超音波の基礎原理を学ぼう！

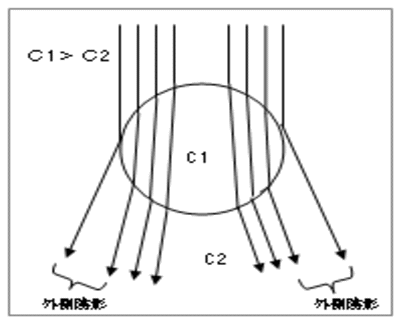

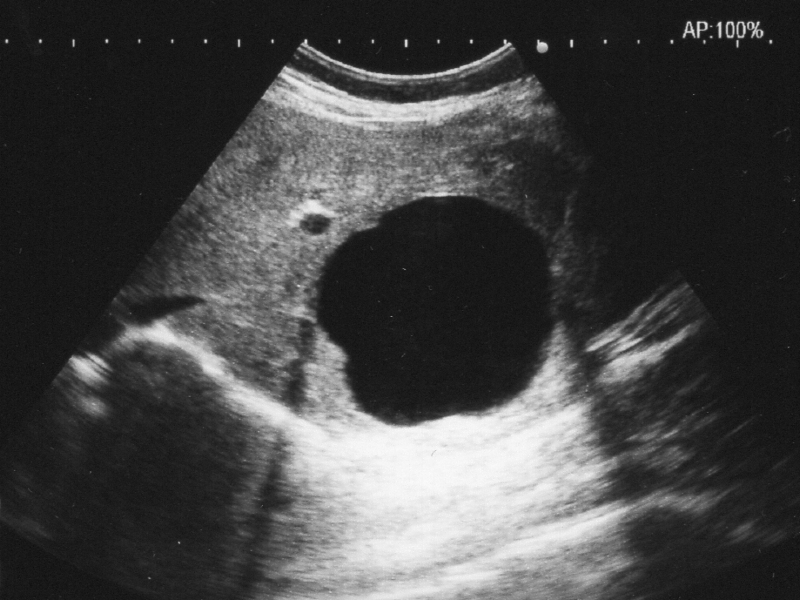

超音波の生体内特性により、ある条件下（音速の異なる境界に斜入射した場合）で超音波ビームが屈折する。超音波の屈折は、画像を歪ませたり、位置を左右方向へずらして表示したり、二重に表示されたりすることがある。また、超音波が屈折することによりビームが到達しない領域ができることもあり、その代表が腫瘤外側後方に出現する側方陰影である。

また、超音波ビームの屈折により後方の構造物が二重に表示されることがある。レンズ効果と呼ばれ、屈折が原因で観察されるアーチファクトである。

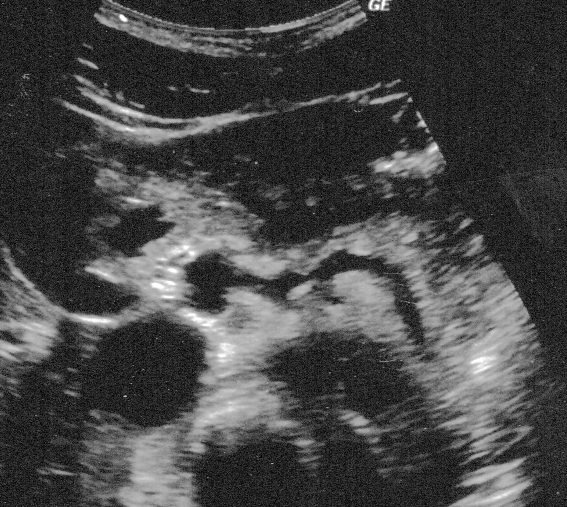

上の写真では腹腔動脈が２本あるように見えるが、レンズ効果によるアーチファクトである。
